S型单级双吸离心泵供抽送温度低于80℃的清水或物理化学类似于水的其它液体之用。S系列单级双吸离心泵主要适用于自来水厂、空调循环用水、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。

本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。

经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压水室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，需要时亦可用内燃机传动。

轴封为软填料密封(根据用户需要可采用机械密封结构)。

1. 结构紧凑 外形美观，稳定性好，便于安装。

2. 运行平稳 优化设计的双吸叶轮使轴向力减小到低限度，且有优异水力性能的叶型，并经精密铸造

，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能。

3. 轴 承 选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。

4. 轴 封 选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。

5. 安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。

6. 加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。

输送液体种类：各种清洁水及轻腐蚀液体；

泵腔承压：≤4.0MPa。

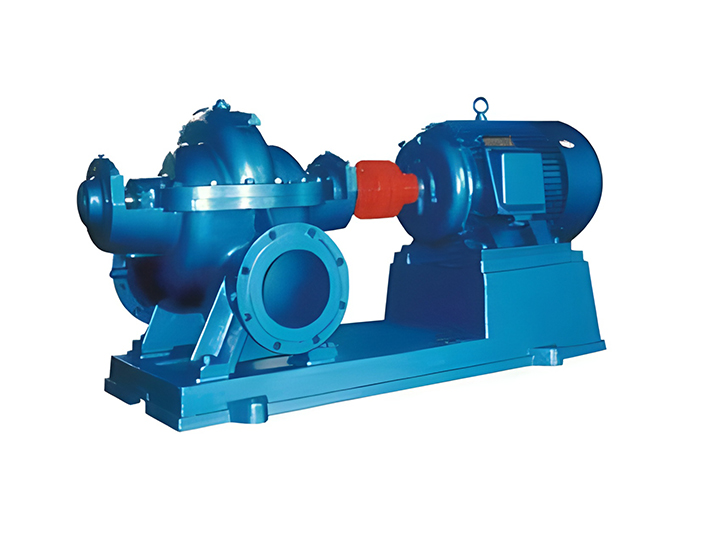

S型单级双吸水平中开式离心泵。该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

作为通用机械设备而广泛地应用于国民经济的各个领域。由于锈蚀、腐蚀、磨蚀和空蚀等破坏作用，使泵壳和泵轮表面变得凸凹不平，摩阻系数逐渐增加，泵效率下降，电耗增加，泵的使用寿命缩短。对水泵流道使用美嘉华高分子复合涂层材料，提高水泵叶轮、泵壳的表面光洁度，提高运行效率，完善水泵的水利条件；减少摩阻损失；修补汽蚀空洞，避免产生旋涡或回流，提高水泵的效率。
