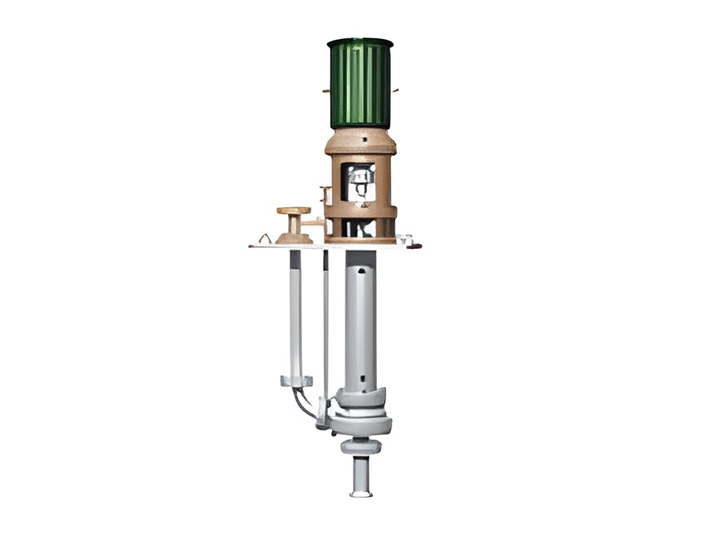

HLYH 系列液下式化工泵主要由泵盖、泵体、叶轮、泵轴、接管、吐出管、底板、上轴承、中间轴承（滑动轴承）、联轴器等组成。
泵的转向：从电动机端视叶轮为顺时针方向旋转。
泵体采用前开门结构，泵体上装有滑动轴承，上轴承为面对面结构的角接触轴承，泵的轴向力主要由叶轮背叶片平衡，剩余轴向力及转子重量由接触轴承承受，当液下长度超过2米时，需设置中间滑动轴承，运转平稳，安全可靠。
轴承润滑：面对面角接触轴承用油脂润滑；滑动轴承可用所输送的液体润滑，在输送液体中含有微量固体颗粒时，滑动轴承则采用外润滑方式（即通过外接大于0.2MPa的清水来润滑），以提高轴承的寿命。
泵的转子轴向可调整：轴承座上设有调整螺栓，可在不拆除其它零部件情况下，旋动螺栓对泵的转子进行轴向调整。
根据需要泵进口可接一根吸入管，泵可充分利用自身吸上性能抽送液面较深时的液体。
