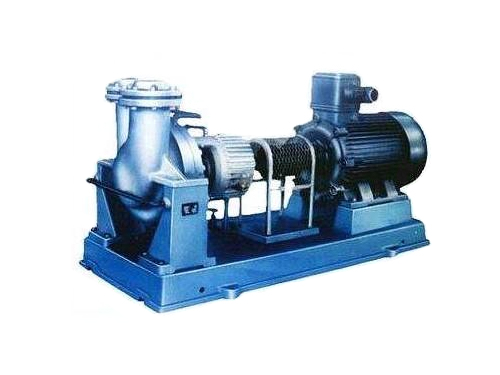

我厂生产的HLY型油泵分为单级单吸和两级单吸悬臂式，单级双吸悬臂式，单级双吸和两级双吸两端支承式、两级单吸两端支承式等结构型式（结构型式如图）。
壳体径向剖分，其安装方式为水平中心线支承。特别适用于输送高温高压以及易燃、易爆或有毒的液体。泵的吸入口法兰和排出口法兰均铸在泵体上，且均垂直朝上。轴封腔（填料函）和泵盖是铸成一体的，它可装填料密封及平衡型、波纹管型、串联型机械密封，轴封腔外面铸有可选择的水冷腔夹套，水冷腔的配备要特别提出要求或当输送介质为水的温度超过66℃及碳氢化合物温度超过120℃时用。
叶轮为整体铸造，且经静平衡试验。泵轴向力主要靠叶轮平衡孔来平衡。
轴承体装有一套径向球轴承和一组背对背安装的推力球轴承，其轴承采用甩油环稀润滑，轴承体外表面铸有散热片，可为空气冷却（t<120℃）还可选用风扇冷却（t=120～260℃）和水冷却（t=260～4200℃）。为了泵检修时不必拆卸吸入或排出管路就很容易地拆出叶轮、轴、轴承等零部件，XDY型油泵采用挠性膜片式加长联轴器部件。
根据输送工况的需要，将泵的垂直吸入改为轴向水平吸入。（性能不变）泵型号表示方法为□□P表示为轴各水平吸入结构。
