概述及型号意义

概述
HLB型高温浓硫酸液下泵是我公司专门为硫酸生产开发设计的新型泵，该泵与国内传统高温浓硫酸液下泵相比，在材料、结构及水力设计等方面具有其特别的特点，而且价格低廉。HLB型短轴高温浓硫酸液下泵通过省级鉴定，主要技术性能指标达到国内领跑水平。
HLB型泵是硫酸生产中干燥苔、吸收塔循环硫酸泵的优良选择。该型泵也可用于物理、化学性质类似的其它介质的输送。
性能参数范围：流量：Q=17-1200m3/h 扬程：H=17-50m
使用温度：t≤120℃(98%H2SO4)
　　　　　t＜80 ℃(93%H2SO4)
型号意义
例：HLB1200-30A-a/1.2 HLB—赫力牌高温浓硫酸液下泵
1200—设计流量(m3/h) 30—设计扬程(m)
A—切割叶轮直径代号（以A、B、C……表示，基本型不标）
a—转速代号（基本型不标，其它注以a）
1.2—液下深度(m)，液下深度为1m时不标注。
注：本公司所指液下深度是泵底板至泵体中心的距离。

结构简介

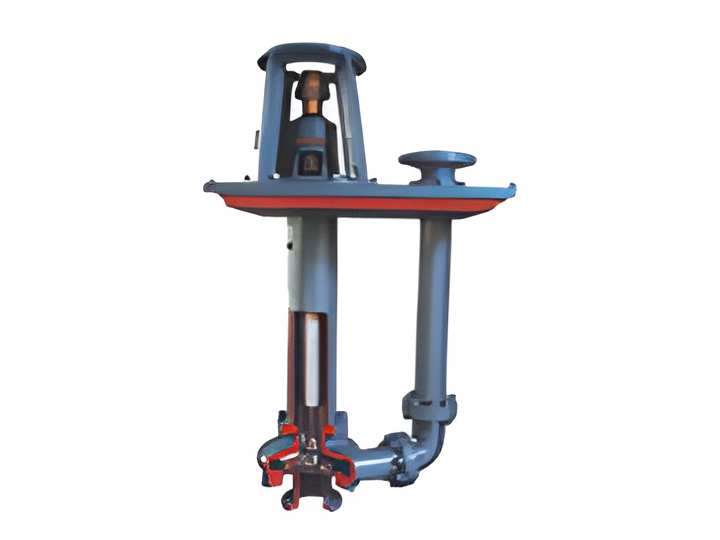

　　HLB型高温浓硫酸液下泵是单吸单级立式液下离心泵，主要由泵体、泵盖、叶轮、底板、轴、套管、吐出接管及密封机构、轴承、膜片联轴器等部件组成（如泵结构图）。
　　叶轮旋向，从电机往泵端看为逆时针方向旋转。
　　轴向推力主要靠叶轮背叶片来平衡，剩余轴向力转子重量靠滚动轴承随。
　　泵与电机采用膜片联轴器，联接可靠。
　　该系列泵通用化、标准化、系列化、互换性好。

赫力牌高温浓硫酸液下泵具有以下主要特点
（1）新型高温浓硫酸耐蚀材料，HLB-1、HLB-2、HLB-4。其中HLB-1用于泵体，HLB-2用于叶轮，HLB-4用于制造衬套。
（2）液下导轴承采用金属嵌自润滑性优良的稀土改性聚四氟乙烯衬套，其抗磨性能是钢的7.2倍，轴承耐化学腐蚀性，耐冲击性、自润滑性，机械强度等综合性能好。
（3）新型的水力模型设计。保证了泵具有优良的性能。
（4）采用特别的短轴防振设计，使泵运行更加平稳。
（5）该泵充分利用了泵的吸上能力。泵在高位启动后，可继续在低位运行。但启动前，液面要高于叶轮中心线以上。
（6）泵轴采用晶格渗氟技术包聚四氟乙烯，使F4与钢复合一体，保证了轴的强度且不受介质的侵蚀。
（7）使用寿命长，维护方便、管理成本低；

1	电机	7	密封机构	13	轴套
2	电机座	8	固定法兰	14	衬套
3	膜片联轴器	9	底板	15	叶轮
4	轴承	10	叶出接管	16	泵体
5	轴承座	11	套管	17	泵盖
6	吐出法兰套	12	轴	18	吸入管

性能范围与性能参数

性能参数表

泵型号	Q m3/h	H m	n r/min	η %	Pa kW	Pgr kW	重量 kg
HLB20-30-a	20	30	1450	43	3.8	11	730
HLB20-30A-a	19	27	1450	42	3.3	11	730
HLB20-30B-a	18	24	1450	41	2.9	7.5	730
HLB20-30C-a	17	21.5	1450	40	2.5	7.5	730
HLB25-40	25	40	2950	60	4.5	11	570
HLB25-40A	23.7	36	2950	59	3.9	11	570
HLB25-40B	22.5	32	2950	58	3.4	11	570
HLB25-40C	21	29	2950	57	2.9	7.5	570
HLB40-30	40	30	2950	55	5.9	15	600
HLB40-30A	38	27	2950	54	5.2	15	600
HLB40-30B	36	24	2950	53	4.4	11	600
HLB40-30C	34	21.5	2950	52	3.8	11	600
HLB50-30	50	30	2950	61	6.7	22	605
HLB50-30A	47	27	2950	60	5.8	18.5	605
HLB50-30B	44	24	2950	58	5.0	15	605
HLB50-30C	41	21.5	2950	57	4.2	15	605
HLB80-30-a	80	30	1450	65	10.1	30	940
HLB80-30A-a	76	27	1450	64	8.7	22	940

泵型号	Q m3/h	H m	n r/min	η %	Pa kW	Pgr kW	重量 kg
HLB20-30	20	30	2950	45	3.6	11	570
HLB20-30A	19	27	2950	44	3.2	11	570
HLB20-30B	18	24	2950	43	2.7	7.5	570
HLB20-30C	17	21.5	2950	42	2.4	7.5	570
HLB240-30-a	40	30	1450	53	6.2	15	980
HLB40-30A-a	38	27	1450	52	5.4	15	980
HLB40-30B-a	36	24	1450	51	4.6	11	980
HLB40-30C-a	34	21.5	1450	50	4.0	11	980
HLB50-30-a	50	30	1450	59	6.9	22	980
HLB50-30A-a	47	27	1450	58	6.0	18.5	980
HLB50-30B-a	44	24	1450	57	5.0	15	980
HLB50-30C-a	41	21.5	1450	57	4.2	15	980
HLB55-40	55	40	2950	66	9.1	22	630
HLB55-40A	52	36	2952	65	7.8	18.5	630
HLB55-40B	49.5	32	2950	64	6.7	15	630
HLB55-40C	46.7	29	2950	63	5.9	15	630
HLB80-30	80	30	2950	67	9.8	30	620
HLB80-30A	76	27	2950	65	8.6	22	620

泵型号	Q m3/h	H m	n r/min	η %	Pa kW	Pgr kW	重量 kg
HLB80-30B-a	72	24	1450	63	7.5	22	940
HLB80-30C-a	68	21.5	1450	62	6.4	18.5	940
HLB100-30	100	30	1450	67	12.2	30	730
HLB100-30A	95	27	1450	66	10.6	30	730
HLB100-30B	90	24	1450	65	9.0	30	730
HLB100-30C	85	21.5	1450	64	7.8	30	730
HLB100-50	100	50	2950	74	18.4	45	735
HLB100-50A	95.3	45.5	2950	73	16.2	37	735
HLB100-50B	90.7	41	2950	72	14.1	37	735
HLB120-30	120	30	1450	65	15.1	37	950
HLB120-30A	114	27	1450	64	13.1	37	950
HLB120-30B	108	24	1450	63	11.2	30	950
HLB120-30C	102	21.5	1450	63	9.5	30	950
HLB200-22	200	22	1450	75	16.0	37	1020
HLB200-22A	190	21	1450	74	14.7	37	1020
HLB200-22B	180	17.5	1450	73	11.8	30	1020
HLB250-38	250	38	1450	82	31.6	75	1020
HLB280-30	280	30	1450	79	29.0	75	1020
HLB280-30A	266	27	1450	78	25.1	55	1020
HLB280-30B	252	24	1450	77	21.4	55	1020
HLB360-30	360	30	1450	80	36.8	90	1590
HLB360-30A	342	27	1450	79	31.8	75	1590
HLB600-30	600	30	1450	82	59.8	132	2665
HLB600-30A	570	27	1450	81	51.7	110	2665
HLB600-30B	540	24	1450	80	44.1	110	2665
HLB600-30C	510	21	1450	79	36.9	90	2665
HLB1200-30	1200	30	960	83	118.1	250	5600
HLB1200-30	1140	27	960	82	102.2	220	5600
HLB1200-30	1080	24	960	80	88.2	185	5600
HLB1200-30	1023	21.8	960	79	76.9	160	5600

泵型号	Q m3/h	H m	n r/min	η %	Pa kW	Pgr kW	重量 kg
HLB80-30B	72	24	2950	64	7.4	22	620
HLB80-30C	68	21.5	2950	63	6.3	18.5	620
HLB100-40	100	40	2950	68	16.0	37	740
HLB100-40A	95	36	2950	67	13.9	30	740
HLB100-40B	90	32	2950	66	11.9	30	740
HLB100-40C	85	29	2950	65	10.3	30	740
HLB120-26	120	26	1450	73	11.6	30	945
HLB120-26A	114	23.5	1450	72	10.1	22	945
HLB120-26B	108	21	1450	71	8.7	22	945
HLB120-26C	102	18	1450	70	7.1	18.5	945
HLB150-30	150	30	1450	70	17.5	45	960
HLB150-30A	143	27	1450	78	13.5	37	960
HLB150-30B	136	24	1450	77	11.5	37	960
HLB150-30C	129	21.5	1450	77	9.8	30	960
HLB200-30	200	30	1450	78	20.9	55	1020
HLB200-30A	190	27	1450	77	18.1	45	1020
HLB200-30B	180	24	1450	76	15.5	37	1020
HLB360-24	360	24	1450	78	30.2	75	1660
HLB360-24A	342	21.5	1450	77	26.0	75	1660
HLB360-24B	324	19	1450	76	22.1	1660
HLB360-24C	306	17	1450	75	18.9	55	1660
HLB450-36	450	36	1450	80	55.1	132	2700
HLB650-32	650	32	1450	82	69.1	200	2670
HLB780-30	780	30	1450	83	76.8	200	3000
HLB780-30A	740	27	1450	82	66.4	185	3000
HLB780-30B	702	24.3	1450	81	57.4	160	3000
HLB780-30C	663	21.7	1450	80	49.0	132	3000
1、轴功率（Pa）按常温清水计算，电机功率（Pgr）按密度180kg/m3配带。 2、可按用户要求进行设计。 3、重量为1m液下泵重。

外形及安装尺寸

安装尺寸见图，其中L1、L3由用户自定，但通常驻在下表中选取。

代号	可选尺寸
L1	800	1000	1200	1500	1800
L3	200	300	500	700	900

外型及安装尺寸表

泵型号	电机型号/功率	H	L2	H1	A	A1	A2	A3	A4	B	B1	B2	M	M1	P1	P2	D0	D1	D2	D3	D4	D5
HLB20-30-a	Y160M-4/11	975	200	30	800	750							389	150	700		50	100	125	4-18	165	Y16-18
	Y132M-4/7.5	920																				Y16-18
HLB20-30	Y160M1-2/11	975		25	900	850							289	130	800							Y16-18
	Y132S2-2/7.5	920																				Y16-18
HLB25-40	Y160M1-2/11	975		30	700	650							308	108	600							Y16-18
	Y132S2-2/7.5	820																				Y16-18
HLB40-30-a	Y160L-4/15	1020			800	750							398	148	700		80	130	160		200	Y16-18
	Y160M-4/11	975																				Y16-18
HLB40-30	Y160L-4/15	975		25	1000	235	30	50	280	800	245	250	485		900	700	65	115	145		185	F14-18
	Y132S2-2/7.5	880																				F14-18
HLB50-30	Y180M-2/22	1105											465					118				F14-18
	Y160L-2/18.5	1020																				F14-18
	Y160M2-2/15	975																				F14-18
HLB50-30-a	Y160M-4/18.5	975																				F14-18
HLB55-40	Y180M-2/22	1105		30	700	650							308	108	600		50	100	125		165	Y16-18
	Y160L-2/18.5	1020																				Y16-18
	Y160M2-2/15	975																				Y16-18
HLB80-30-a	Y200L-4/30	1225			1000	235	30	50	270	800	245	250	465		900	700	80	130	160		200	F14-18
	Y180L-4/22	1145																				F14-18
	Y180M-4/18.5	1105																				F14-18
HLB80-30	Y200L-4/30	1225		25																		F14-24
	Y180L-4/22	1145																				F14-24
	Y160L-2/18.5	1105																				F14-24
HLB100-30	Y200L-4/30	1225	210	35													100	156	180	8-18	220	F14-18
HLB100-40	Y200L2-2/37	1225			700	650							308	108	300		80	130	160		200	Y16-18
	Y200L1-2/30	1225																				Y16-18
HLB100-50	Y225M-2/45	1280																				Y16-18
	Y200L2-2/37	1225																				Y16-18
HLB120-26	Y200L-4/30	1225	215		1000	235	30	50	270	800	245	250	465		900	700	125	178	200		250	F14-18
	Y180L-4/22	1145																				F14-18
	Y180M-4/18.5	1105																				F14-18

泵型号	电机型号/功率	H	L2	H1	A	A1	A2	A3	A4	B	B1	B2	M	M1	P1	P2	D0	D1	D2	D3	D4	D5
HLB120-30	Y225S-4/37	1285	215	35	1000	235	30	50	270	800	245	250	465		900	700	100	155	180	8-18	220	F14-24
	Y200L-4/30	1255																				F14-24
HLB150-30	Y225M-4/55	1310															125	175	200		250	F14-24
	Y225S-4/37	1285																				F14-24
HLB200-22	Y225S-4/37	1195	230															184	210			F14-18
	Y200L-4/30	1255																				F14-18
HLB200-30	Y250M-4/55	1470											504									F14-18
	Y225M-4/45	1370																				F14-18
	Y225S-4/37	1345																				F14-18
HLB250-38	Y280S-4/75	1555	300		1160	265	50	65	295	830			564.5		1030		152	202	225		265	F14-24
HLB280-30	Y280S-4/75	1555																				F14-24
	Y250M-4/55	1470																				F14-24
HLB360-24	Y280M-4/90	1605											557					215	240		285	F14-24
	Y280S-4/75	1605																				F14-24
HLB360-30	Y280M-4/90	1605																				F14-24
	Y280S-4/75	1605																				F14-24
HLB450-36	Y315M3-6/132	1800		40	1400	1250							558		850		150			8-22		F20-24
HLB600-30	Y315M1-4/132	1800		35	1270	300	38	60	365	864	264.5	265	558		1150	750	206	255	280	8-23	320	F14-24
	Y135S-4/110	1750																				F14-24
	Y280M-4/90	1650																				F14-24
HLB650-32	Y315L-4/185	1780	310	45	1280		40	140	310	950	290	290			1000	650						F14-24
HLB780-30	Y315L-4/200	1780																				F14-24
	Y315L-4/185	1780																				F14-24
	Y315L-4/160	1780																				F14-24
	Y315M1-4/132	1780																				F14-24
HLB1200-30	Y355L2-6/250	2763	520	50	1980	270	45		550	1380	258	258	900		1700	1200	300	370	410	12-26	460	F24-24
	Y355L1-6/220	2763																				F24-24
	Y355M2-6/185	2763																				F24-24
	Y355M1-6/160	2763																				F24-24

注：L=L1+L2+L3+L4，D5，其中F表示矩形底板、Y表示圆形底板；P1、P2为缺罐槽开口尺寸。
